紫色翡翠手镯一个翡翠手镯上有紫色绿色黄褐色

染色翡翠（C货）

染色C货翡翠是指用人工方法着色的翡翠。染色的方法一般是将无色或浅色、结构较粗的翡翠用酸洗去杂质，然后再进行低温烘烤，以扩大矿物之间的缝隙，其后放进染料中浸泡，使染料沿着翡翠的裂隙渗透到矿物之间的缝隙里，最终使翡翠染上颜色。现在市场上染色的翡翠有四种：紫色染色翡翠、绿色染色翡翠、扩染绿色的染色翡翠、红色染色翡翠。肉眼的识别要点是颜色在翡翠中的展布和在阳光照射下呈现的状态。

紫色染色翡翠紫色染色翡翠市场上常见以下几种情况。①表面直接染色的紫色翡翠。利用紫色染料在翡翠制品表面进行涂抹，使染料附着于表层的裂隙和矿物颗粒间隙之中，导致翡翠产生淡淡的紫色。该类染色翡翠主要出现于一些翡翠毛料半成品和手镯制品中。

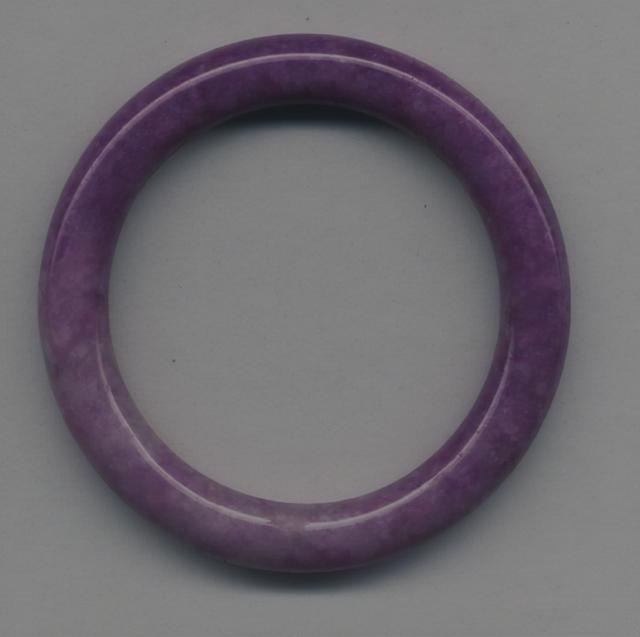

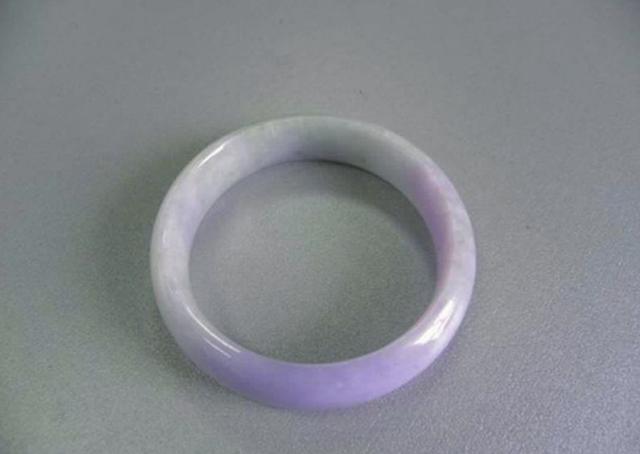

B+C货紫色翡翠

B+C货紫色翡翠

②炸色染紫色翡翠。将待处理翡翠制品先进行加热，然后快速浸泡于液态紫色染料中，由于热胀冷缩的作用，使翡翠表面出现较多细小裂隙，染料也沿着裂隙向内渗透，而导致翡翠染色。该类染色翡翠主要见于一些翡翠手镯制品中。

③B+C货紫色翡翠。利用结晶粗糙、种干、含有暗色杂质、质量一般的白色翡翠，经强酸浸泡处理，除去杂质，再利用紫色染料染色，最后进行抽真空注胶处理。对于这些染色处理紫色翡翠如何鉴别呢？

表面直接染色的紫色翡翠

由于只是表面轻微染色，翡翠内部结构没有被破坏，仍然保留了天然翡翠的一些特征，如表面光滑明亮，为玻璃光泽，并可见橘皮纹特征，敲击声音清脆等，非常具有迷惑性。但可以通过以下特征加以鉴别。

①宏观观察，颜色分布均匀，看不到颜**根，不同颜**线不明显，为过渡状态。但天然紫色翡翠往往结晶颗粒比较粗，紫色硬玉矿物会形成一个个粒状颗粒，紫色是由颗粒内部发出的，分布不均匀，随质地粗细颜色深浅不一，颜**线往往比较明显。②颜色分布于表层，染料呈丝网状、点状分布。由于是在表面直接染色，染料主要附着于翡翠制品的表面，灯光下紫色染料呈丝网状分布于表层矿物颗粒间隙和细小裂隙中。用放大镜观察，可见到附着于凹坑处的一些点状紫色染料。

染紫色翡翠界线模糊

炸色染紫色翡翠主要鉴定特征如下。

①表面毛糙，光泽不强，网状裂隙明显。由于加热和浸泡染料热胀冷缩的作用，导致翡翠表面在反光面上观察，显得比较毛糙，体现不出天然翡翠明亮的玻璃光泽特征，并出现明显密集的网格状收缩裂纹。

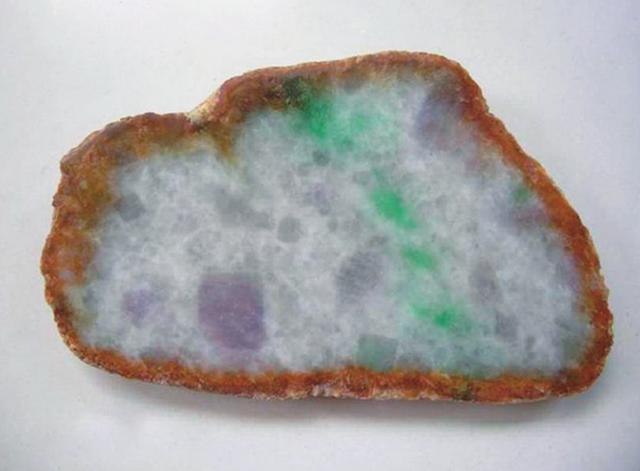

天然紫色翡翠颗粒感明显，界限分明

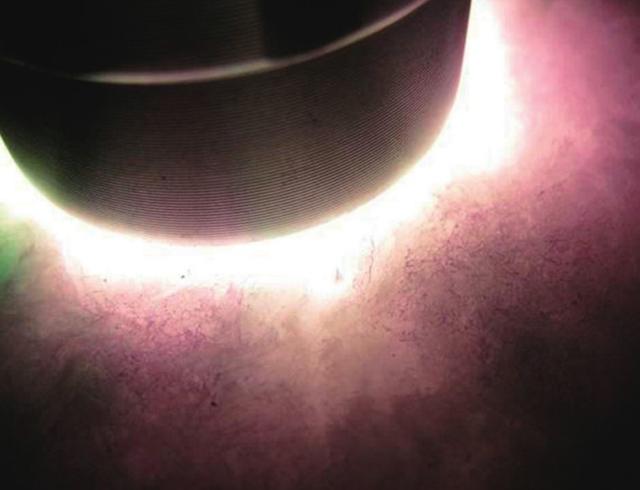

染紫色颜色呈丝网状浮于表层

②染料富集于网状裂隙之中。放大观察，紫色染料主要集中于网格状裂纹之中。

③敲击声音沉闷。由于炸色产生的较多细小裂隙，使翡翠的结构松散，敲击声音没有天然翡翠那么清脆，而是比较沉闷。

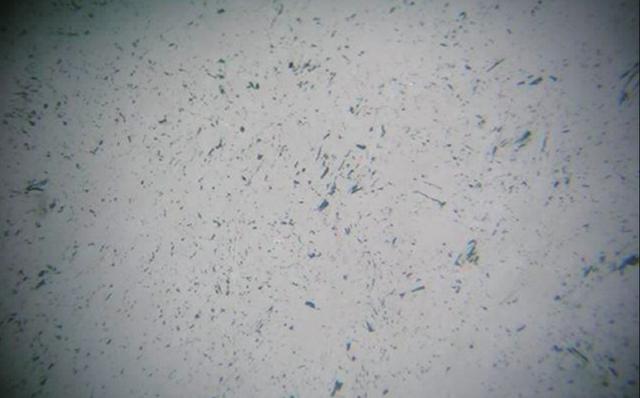

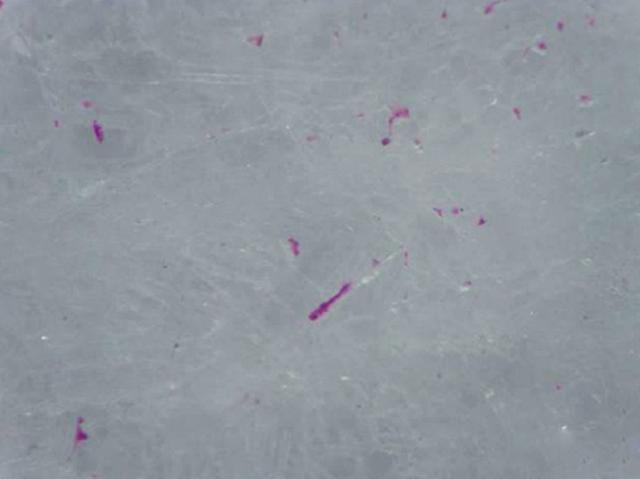

染料呈点状分布

B+C货翡翠该类翡翠制品由于经过酸浸蚀、染色后再注胶，使得染料不仅可以深入到翡翠深处，同时经过注胶以后，会将原来集中于裂隙或颗粒间隙中的染料冲淡而趋于均匀化，看不到其中由染料组成的典型丝网状结构，与天然紫色翡翠极为相似，是比较常见翡翠B+C货的紫色翡翠制品之一。主要鉴别特征如下。

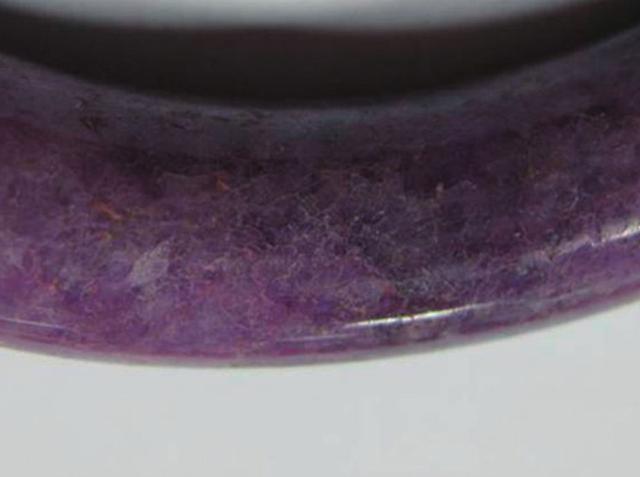

炸色染紫色翡翠手镯表面网格状裂纹

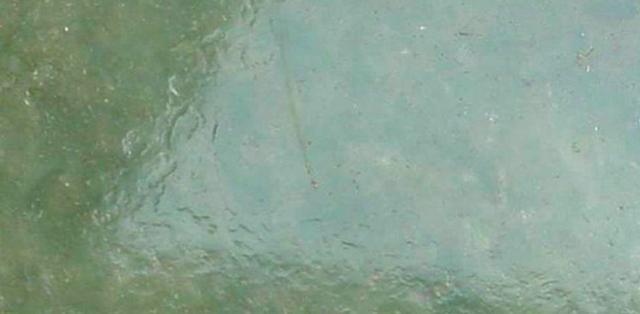

B+C翡翠的表面酸蚀纹特征

①表面具有明显酸蚀纹特征。放大观察，在表面可见到蜘蛛网纹状的酸蚀纹纹路；而天然翡翠主要是出现平滑的凸起与凹陷的橘皮纹特征。②颜色发散，无色根。颜色比较均匀、发散、呆板，紫**与其他颜色间的过渡分界线不明显，呈逐渐过渡，透光下观察颜色发散，无色根。

天然翡翠的橘皮效应

③光泽不强，透明度浑浊、有雾感。经过处理后，翡翠往往出现整体泛白现象，有雾感，光泽不强，体现油脂光泽的特征；而不像天然翡翠那样光亮透明，清澈圆润。

④敲击声音沉闷。B+C货紫色翡翠由于是经过强酸浸蚀和注胶处理，结构受到了破坏，敲击声音相对不够清脆，而显得比较沉闷。

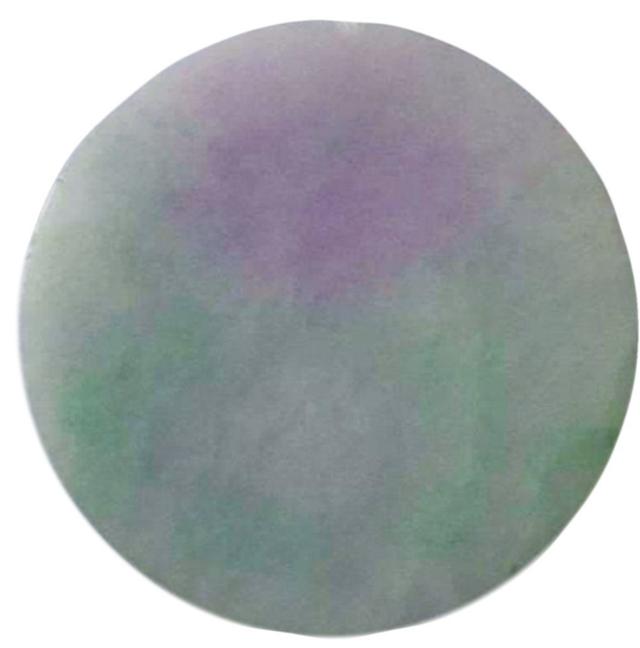

B+C货翡翠颜色发散，无色根

由此可见，虽然市场充斥着许多种类的染紫色翡翠，只要掌握了翡翠的一些基本常识，从颜色分布、光泽、表面特征、结构、敲击声音等方面综合分析，便可以发现这些染紫色处理翡翠的破绽，避免不必要的损失。

二．染绿色翡翠

绿色染色翡翠是指在白色及浅色翡翠上染上绿色的翡翠。一般可进行酸洗染色处理或酸洗充胶加染色处理。

酸洗染绿色处理的特征和鉴别·树根状构造：颜色沿缝隙分布的现象。·表面网纹：颗粒结合不紧密，染色通常明显，网线粗细不一样。·吸收光谱：绿色染料对可见吸收特征与含铬硬玉不同。·滤色镜：早期染绿色翡翠在查尔斯滤色镜下观察常会变成橙红色。酸洗充胶加染绿色处理的特征和鉴别

①色带边界模糊：色形的边界模糊不清。

②丝瓜瓤结构：沉淀在硬玉颗粒表面的染料形成三维网状结构，有强绿白色荧光，尤其绿色部分的荧光。

③丝线状结构：呈现平行细丝状的绿色。

酸洗充胶加染灰绿色（油青种）翡翠的鉴定特征

①底色干净：B+C货染色绿色翡翠的底色很白，而油青种的底色有明显的黄色。

②丝瓜瓤结构：B+C货染灰绿色翡翠具有丝瓜瓤结构

③色带的边界模糊：颗粒界限不清晰，远不如油青种的颗粒边界清晰。

4.扩染绿色的染色翡翠扩染绿色的染色翡翠是指天然翡翠本身就有绿色，但为了增加绿色占有的面积，在原有绿色的周围再染上一些绿色。这种扩染绿色的染色现象常见于手镯上。绿色中既有天然翡翠具有的绿**根，又有在阳光照射下呈现的黄褐色（天然绿色的部分绿色不泛黄）。为此，在购买带绿色的手镯时，最好拿到阳光下检查一下。

5.红色染色翡翠天然的红色翡翠也就是翡翠中的翡，是翡翠籽料的外皮，是籽料在河水搬运过程中沉积于矿物缝隙中的红褐色铁质所致。天然红翡结构细腻，质地致密光滑，厚度较薄，颜色深浅不均。当前市场上染色的红褐色翡翠结构较粗，既不光滑也不细腻，颜色深浅相对均匀，多制作成手镯或玉佩。

标签： 一个翡翠手镯上有紫色绿色黄褐色
