优化过的翡翠手镯区分,玉手镯怎么鉴定

A货翡翠

● 翡翠的优化处理

翡翠的优化，比如在抛光过程中使用酸梅汤、打蜡，那是在一定范围内的优化，并不破坏翡翠的结构。这些加工工艺，不管是行业内标准，还是国家鉴定标准，都是允许的。还有一些方法是不被允许的，比如：抛光粉、覆膜、烧色。

这些优化处理的翡翠在2003年以前可以视为“A货”翡翠，但在2003年新的标准规定中指明，任何化学加工，包括注蜡都不能算A货。

A货翡翠

主要分为两类：

1、热处理

目的是促进氧化作用的发生，使黄、棕、褐色的翡翠转变为鲜艳的红色。

方法是将体积相近的翡翠清洗干净后放在炉中加热，最好是包上悬空吊在炉中，升温速度要缓慢，当翡翠颜色转变为猪肝色时，开始缓慢降温，冷却后翡翠就呈现红色。

若想要较鲜艳的红色，可浸在漂白水中氯化数小时，以增加它的艳丽程度。此方法与天然红翡具有同样的耐久性。

2、浸蜡

是翡翠加工中的常见工序，不影响翡翠的光泽和结构，目的是掩盖翡翠的裂纹，增加透明度。

浸蜡

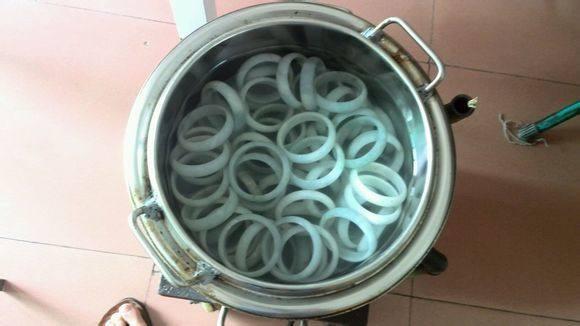

方法是将翡翠放入蜡液体中稍加温、浸泡，使蜡液体沿裂隙和微小缝隙渗入，再抛光以达到上述目的。此方法只是暂时性的，如遇到高温会使蜡质溢出，耐久性差。

3、抛光粉、覆膜

这两种方法从目的上来说是以次充好，从学术上来说，并没有破坏翡翠的内部结构，不能算作B货，可以理解为翡翠行业里的“障眼法”。

抛光粉比较常用，在缅甸曼德勒购买翡翠的时候，经常有货主来拿翡翠镯子，整体淡绿、淡紫或淡绿和淡紫相同。客人在缅甸买的的时候会觉得颜色很浓艳，拿回国内过了一段时间后，颜色渐渐淡去。也有人在国内购买的手镯，佩戴一两个月以后，发现颜色变淡或消失，而当时购买的时候也有翡翠鉴定证书标明是A货。

其实这些情况都可能是因为商家使用了“有色抛光粉”，商家可能先把翡翠做好鉴定证书，然后再抹上一层有色抛光粉，使得有色的部分更加浓艳，以此欺骗客户获得高额利润。

另外，翡翠正常的加工流程也会使用“抛光粉”，不过都是使用无色抛光粉。

A货翡翠

再就是覆膜，意思很容易理解，就是给翡翠“穿衣服”，给翡翠的外表镀（覆）上一层有色染料。这种方法和抛光粉有共同之处，危害性也是很大的。如果仅仅是表面的覆膜，可以用肉眼识别，但是对于某些特定的翡翠，比如封底镶嵌的翡翠戒指，其只在戒面底部覆盖，以提高翡翠颜色的饱和度，这种方式的覆膜就非常难识别了。

覆膜翡翠

● 鉴定特征

1、看表面及内部结构：

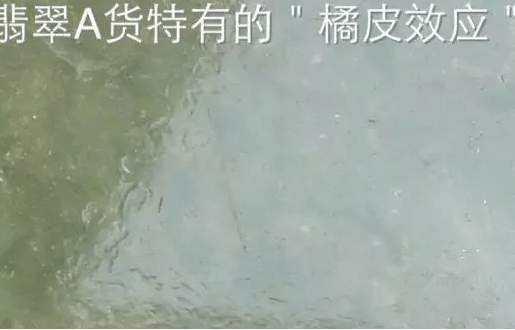

透射光下可见纤维交织结构至粒状纤维交织结构，而后者在反射光下多出现“翠性”，在白色团块状的石花附近较易观察到，矿物颗粒越粗大“翠性”越明显，越细越不易观察。颗粒较粗的抛光良好的翡翠表面常用“微波纹”，也是人们常说的“橘皮”特征（这是由于长柱状、束状略具定向分布的硬玉颗粒间硬度差异造成的，是翡翠内部结构的外在反映）。

橘皮

2、看颜色：

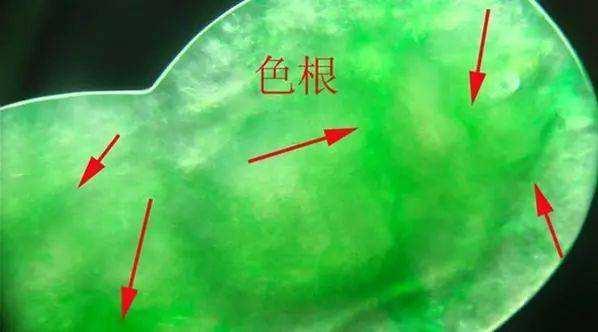

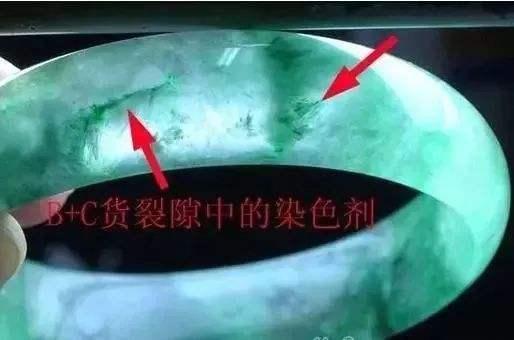

翡翠的颜色丰富多彩，不仅要观察颜色的色调，也要注意颜色的组合和分布，观察有无“色根”，过渡是否明显或自然，是否为正常的翡翠颜色，以区别其他相似的玉石，颜色的分布是否呈网状、沿微裂隙分布，以此来判断颜色为原生还是次生，或者人工染色。

3、看光泽：

翡翠具有较高的折射率和硬度，所以其光泽强于其他相似玉石。

A货翡翠表面的玻璃光泽

4、查密度：

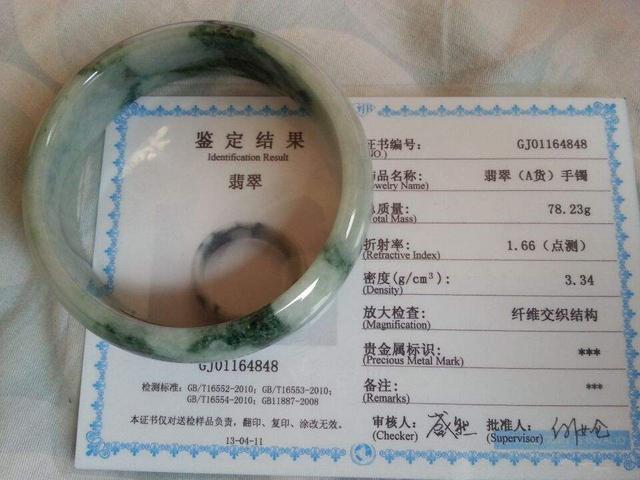

翡翠的密度为3.33g/cm3左右，大于多数绿色玉石，用手掂量时翡翠较重，有“打手”感，而其他玉石类，如石英岩质玉石等则相对较轻。

A货翡翠拿在手里会有“沉”感

5、折射率：

点测法翡翠的折射率为1.66左右，很少与其他玉石折射率相混。

6、手感：

传热、散热都很快，放在手上有冰凉感，摸起来有柔滑细腻的手感。

7、经过加热优化的翡翠会比天然翡翠显干，由于基本性质与天然翡翠基本相同，因此常规方法不易鉴别。另可通过红外光谱仪进行鉴别，天然翡翠在1500~1700cm-1、3500~3700cm-1附近表现出较强的吸收区，而热处理红翡则没有，说明烧制翡翠中没有水的存在。

8、经过严重浸蜡处理的翡翠，可将之放在酒精灯上加热可使蜡溢出，在紫外灯下浸油者可见黄色荧光（之前有发一篇《翡翠“莹光”与“荧光”有什么区别？一字之差，价格却天差地别》的文章），浸蜡者可见蓝白色荧光，有机物峰明显。

（部分图片来自网络，侵删）

标签： 优化过的翡翠手镯区分
