包含做假翡翠原石的词条

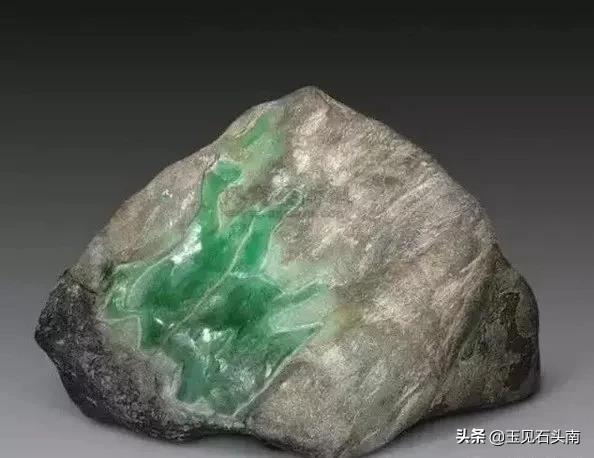

对于翡翠原石的鉴别方法必须拥有丰富的翡翠知识，具有鉴别真伪的眼力。多掌握正确的翡翠原石的鉴别方法，对翡翠原石爱好者来说非常有用处。下面为大家介绍翡翠原石的鉴别方法，希望对大家有帮助。

翡翠原石的鉴别方法一：光泽。翡翠经强酸碱浸泡处理后，结构疏松，没充填之前表面见溶蚀凹坑，使之产生漫反射，光泽变弱。加人树脂或塑料等有机充填物后，翡翠原石常有树脂光泽、蜡状光泽或者是玻璃光泽与树脂光泽、蜡状光泽混合。

翡翠原石的鉴别方法二：颜色。由于翡翠结构被破坏，内在原有的光学性质也发生了改变，所以“B货翡翠原石的颜色分布无层次感。虽然这种方法处理的翡翠的绿色仍为原生色，但经过酸性溶液的浸泡，基底变白，绿色分布较浮，原来颜色的定向性也被破坏了，看起来很不自然。

翡翠原石的鉴别方法三：结构。翡翠原石受到强酸强碱浸泡腐蚀后，有部分物质带进带出，在表面及内部沿矿物晶体间形成溶蚀，产生内部的连通式裂隙。在透射光照射下，可见内部纵横交织的裂隙。在反射光条件下，表面的溶蚀凹坑或蛛网状网纹清晰可见。

翡翠原石的鉴别方法四：表面特征。这种方法处理的翡翠原石由于充填物与翡翠原石本身的硬度差别较大，在原生的裂隙处呈较明显的凹沟，充填物明显低于两边，许多绺裂组成了纵横交错的誓沟渠”。较大的“沟渠”中可见胶结物或残留气泡。近期加工技术较好的漂白加充填处理的翡翠表面非常光滑，无上述现象，须更加仔细地观察和测定。

翡翠原石的鉴别方法五：密度、折射率。漂白充填处理的翡翠原石，多数密度、折射率略低。密度为3．00～3．43g／cm，折射率为1．65左右(点测)。但是由于翡翠原石的矿物组成复杂，某些天然翡翠的密度和折射率值也可能偏低，所以密度和折射率只能作为参考数据，通常不能作为判定翡翠是否经过充填的依据。

翡翠原石的鉴别方法六：荧光性。无或弱至强的紫外荧光，荧光分布均匀或呈斑杂状。早期“B货”翡翠绝大多数有荧光。短波：弱，黄绿或蓝绿(蓝白)；长波：中至强，黄绿或蓝白色。但近期这种方法处理的翡翠通常荧光强度较弱或无荧光。

翡翠原石的鉴别方法七：放大检查是鉴定这种处理翡翠的有效方法。分为表面观察和内部观察。

用反射光观察样品的表面，通常可见到三种情况：

①表面明显可见分布较均匀的“蛛网”状或“沟渠”状裂纹。这是确定无疑的漂白充填翡翠。但要注意与抛光不良造成麻点状表面相区分。漂白充填处理翡翠裂隙边缘较为圆滑，“翠性”不明显；而抛光不良所形成的麻点状凹坑多呈三角形，边缘较尖锐，分布不均匀，多出现于颗粒粗大处，“翠性”明显。

②表面抛光较好，但局部可见细小裂纹相对集中。这是因为翡翠经漂白充填处理后又经过较为细致认真的再抛光，使得表面较光滑，局部细小裂纹是被破坏的翡翠颗粒间的极细小缝隙未被完全充填的表现。

③表面极为光滑，细小的裂纹很少，但在表面出现很多类似“翠性”反光的亮点。亮点往往是在较粗大颗粒的表面或内部重叠分布，而不似解理面的片状闪光。在高倍显微镜下，可见许多小亮点为小的气泡，这是由于在充填处理时未能把缝隙里面的空气全部抽空而保留下来的气泡。

用透射光观察翡翠的内部结构。经过漂白充填处理的翡翠结构松散，颗粒边缘界限模糊，颗粒破碎，解理不连贯。

翡翠原石的鉴别方法八：热反应。“B货”翡翠加热200～300℃后胶质发生碳化。

翡翠原石的鉴别方法九：敲击反应。经过漂白充填后的翡翠，其结构被破坏，矿物颗粒间被胶质充填。因此轻轻敲击后发出沉闷的声音，与天然翡翠清脆之声有明显的区别(此法主要适于翡翠手镯的鉴别)。

看了以上有关翡翠原石的鉴别方法的资料，相信朋友们对此一定有所了解及掌握，翡翠原石的收藏，也是一项投资，力求稳而理智，不在于多而在于精，不在乎涨价而在于有眼力和有较大的升值空间。

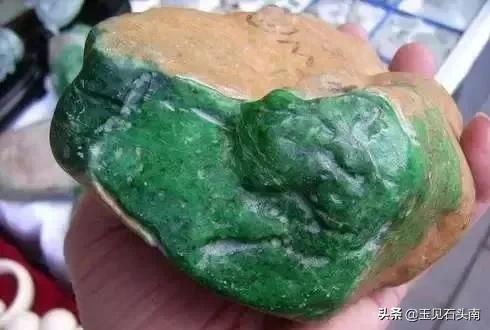

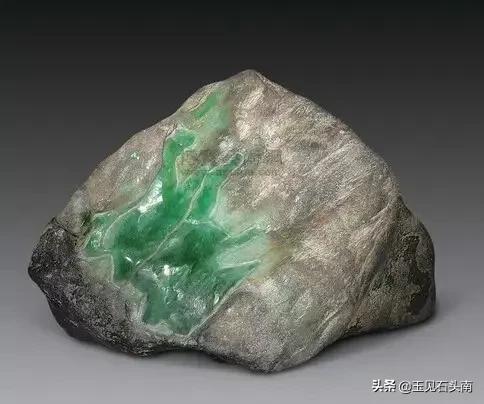

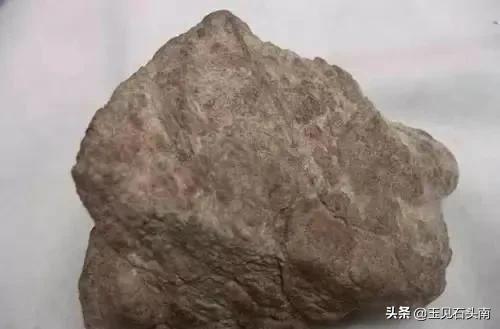

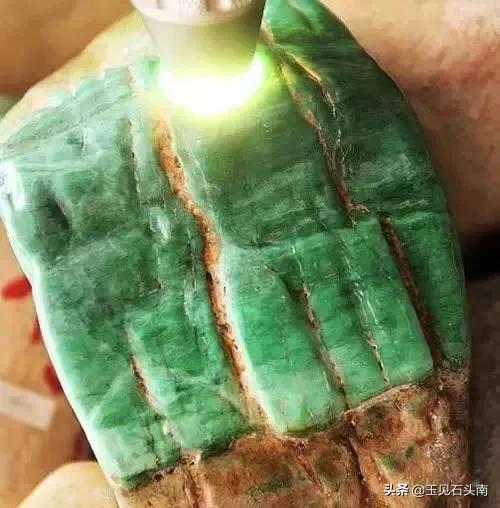

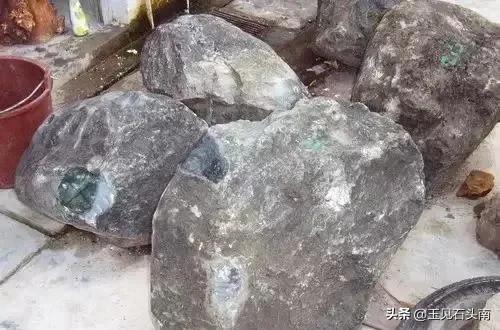

一、假皮类

这类做假的原因很多，欺骗性也较大，其做假的原因总的来说不外乎是将翡翠的实质蒙盖，以达到欺骗的目的。而做假的方法是把一些翡翠皮壳的风化层粉碎后，再将一些石英砂类，用胶将其粘到翡翠原石的表面。因此，质软、有胶性，没有细晶粒自然排列的表现，这是假皮类的最大特点。

2

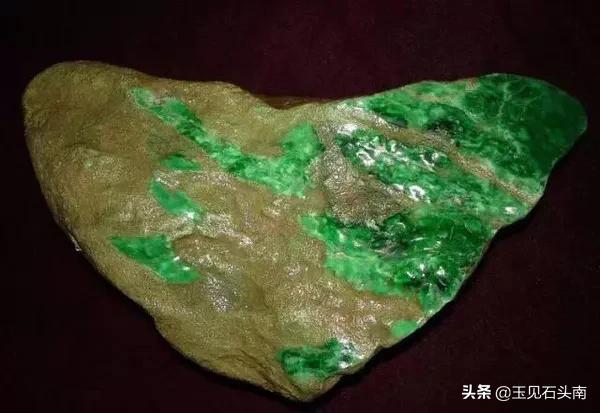

二、假色类

这类的染色方法主要有镀色、炝色或火烧，在鉴定中很多地方与饰品的鉴定一样，但是在有些迹象方面却是饰品所没有的。如原石中存在的绿色是由表向里浸入。绿色的色调总有一种不蓝及黄的味道，而且表层处可看到一些大小不等的烧焦点，这些焦黄点的产生是由于受到酸、碱的腐蚀而造成的。所以在鉴定时只要认真观察就可很容易发现那些做假迹象。

3

三、真假混色

这类做假行为不但原石中有，而且在饰品中也时常可见。同时也是一种欺骗性的极强、分辨较难的人为现象。其目的是为了增加绿色的数量或加深色调，这类颜色的特点如同前者，但在鉴定时因真假混杂并存而难于前者。

4

四、假象类

原石中因存在裂纹、黑点、残损等问题，故用制造假象以分散鉴定者的注意力或掩盖住其缺陷为目的，其方法多为涂墨、写字、贴胶布或纸、抹泥、去皮不抛光或大件开小口等。

5

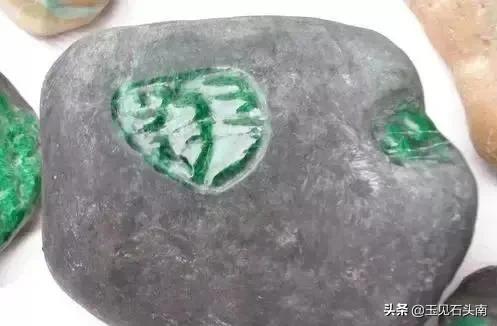

五、镶嵌贴片

在无色的原石上开？一口并镶嵌一块色正质地较好的翡翠，以蒙骗或掩盖内部劣质部分，鉴定时应注意镶嵌部位或开口处是否有异样，有否粘合痕迹等。

6

六、掏心涂色

用无色质地好的翡翠原石，从中间挖一个空洞至表层数毫米处，涂上绿色原料，如绿油漆。并用锡箔纸？，然后将口贴合。这种作假的翡翠原石，在表现特征上与天然的较为相似。而且颜色也总给人以外浅内深的感觉。但是总的来说，这种颜色的表现就像是一块磨花玻璃的背面涂有绿色。粘合痕迹也是鉴定的主要依据。

7

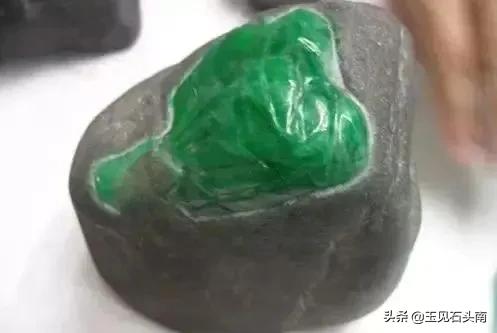

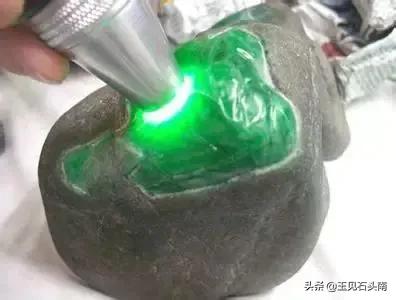

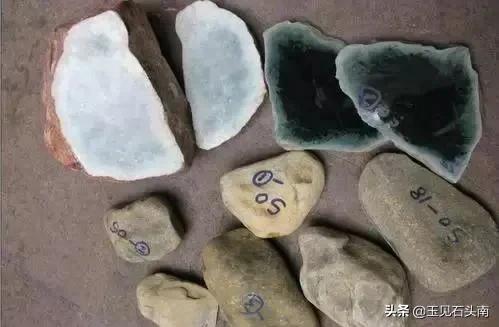

七、天窗盖帽

多以劣质翡翠为主。在切开后见其质劣色差，便将开口处重新粘合。鉴定时应注意观察有无胶合痕迹或各部位颜色、沙粒的变化。在阳光下观察皮壳各部位的色调光泽等的变化情况。

8

八、探孔补洞

对原石内部情况不明，为了了解内部的情况，先钻一小孔。见质地低劣无色或色差；或是将绿色取出后再将该孔补盖。由于其面积较小，故一般不容易发现。

9

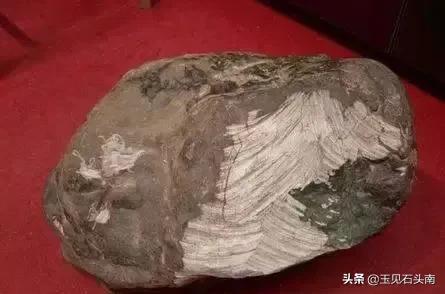

九、伪造风化

质劣的翡翠或因其它原因而做假壳者，为了掩盖其人工痕迹，将其埋入土中，并在其周围放入酸或碱等腐蚀物浸蚀。这样就可使皮壳的表现相似于天然风化。

10

十、挖空增透

对于绿色暗浓、透明度较差的翡翠，将其底部或内部挖空，其用意是提高透光率，增强透明度。

END

注意事项

总之，以上十种做假行为是当今翡翠贸易中常会遇到的，而且也是名目繁多的翡翠做假行为基础。但是不论技艺多高的做假行为都会留下一定的人工迹象。

认识翡翠的真假是不难的，但是鉴定翡翠原石质量优劣就不那么容易了，它并非饰品那样可以一目了然的看到。所谓“神仙难看寸玉”就说出了要想知道翡翠的内部情况是十分不易的

标签： 做假翡翠原石
