翡翠原石结构方法,翡翠原石基础知识汇总

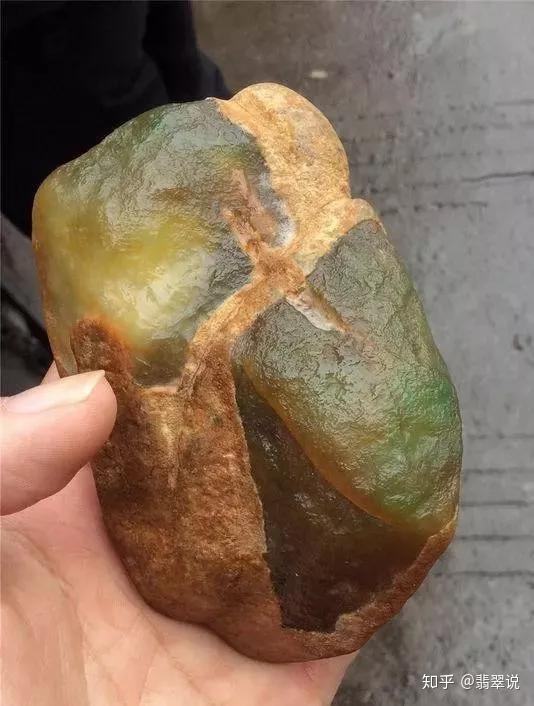

翡翠是大自然赐予人类翡翠原石结构方法的宝贝，翡翠神秘而高贵，常常引人入胜。要想了解翡翠，首先要了解翡翠翡翠原石结构方法的结构。现在我们就来看一看翡翠的结构是怎么样的。

其实，翡翠的结构是指组成翡翠的矿物结晶程度、晶体形态、颗粒大小以及矿物与矿物之间相互排列关系。翡翠是在高压背景下和高温、中温、低温环境下经热液作用、接触交代作用和区域变质作用等形成的，组成的矿物成分、结晶程度、晶体形态、品粒大小和矿物彼此之间排列关系复杂多样，结构类型也千变万化。

1．按碎裂程度

翡翠形成过程中伴随极大的地应力，在此环境下翡翠的组成矿物往往发生破裂、旋转位移、磨损和形变。按碎裂程度翡翠的结构可分为下列三类：

(1)碎裂结构：组成弱翠的矿物在低温环境下遭受定向压力，超过弹性限度时辉石矿物之间分裂，晶粒内部发生沿两组解理面的破裂、错动，并有一定位移量，双晶出现弯曲，出现波状消光现象，同时矿物之间接触处开始破裂，形成形状不规则并带棱角的碎屑，在翡翠中很常见。

(2)碎斑结构：当破碎程度强烈时，出现大小不一的矿物碎屑，较大的为斑晶。这些矿物碎屑具有不规则的损伤边缘、裂隙、波状消光及边缘粒化现象。

(3)糜棱结构：是指在应力强烈作用下，矿物大部分细粒化，颗粒滑移，重新拉长定向排列的现象。

2．按矿物的结晶程度和晶体形态

按组成翡翠矿物的结晶程度和晶体形态，其结构可分为下列三类：

(1)柱状变晶结构：组成翡翠的辉石矿物自形程度较高，矿物单体一般里斜方柱状，晶体柱面、解理面、双晶面及晶棱在肉眼下或显微镜下容易辨认。矿物晶体粒径较大，往往是成矿早期高温环境下形成的。这种结构类型的翡翠，数量多，质量差，工艺价值也低。

(2)粒状变晶结构：这是翡翠中常见的一种结构。辉石多数呈半自形和不规则粒状，在放大镜和显微镜下仍可清楚看出辉石的晶形、晶面、解理等各种矿物学特征。

(3)纤维状变晶结构：矿物的形态主要呈针状、纤维状和少量的长柱状。这种纤维状的矿物形态，一般形成于强大的定向侧压和中低压强的环境。矿物沿C轴单向发育。

3．按组成矿物间的相互关系

按组成矿物间的相互关系，翡翠的结构可分为下列三种类型：

(1)镶嵌变晶结构：组成翡翠的主要矿物辉石晶体形态一船呈斜方柱和半斜方柱状、多边状，矿物颗粒彼此间接触面平直或转折包容，呈紧密镶嵌状态，这种组构是翡翠韧性很大的内在原因，这种结构在翡翠中最为常见。

(2)交织变晶结构：是指组成翡翠的矿物形态，主要呈纤维状、针状、长校状和粒状交织在一起。表现出定向性紊乱，在显微镜下常常表现出束状、絮状、放射状和丝状的特征。

(3)平行变晶结构：矿物颗粒长轴有较好的定向性，透入性片理极为发育，矿物沿片理面重结晶互呈平行状排列，这类结构往往在强大的侧压环境下形成，如金丝种等。

4．按交代作用特征

翡翠的交代作用贯穿于翡翠形成的始终。早期，辉石类矿物交代钠长石，晚期闪石类矿物交代辉石。根据交代程度，翡翠的结构可分为下列三类：

(1)交代净边结构：往往发生在晚期闪石类矿物交代辉石矿物过程中。主要由蓝闪石、阳起石、透闪石等交代辉石时带入铁、镁在辉石矿物边缘形成一闪石圈。

(2)交代残核结构：往往发生在辉石类矿物交代钠长石去硅作用的过程中。残留的钠长石呈不规则状分布在辉石类矿物之间。由于两种矿物物理性质差异较大，在显微镜下容易区分。

(3)交代环带结构：交代环带结构是交代净边结构和交代残核结构的过渡类型。随着交代作用由表及里，交代程度逐渐增强，出现一系列的不同颜色的成分圈环，显微镜下极易观察。

5．按晶体绝对大小

按组成翡翠矿物晶体的绝对大小，其结构分为下列四类：

(1)粗粒变晶结构：构成翡翠的矿物颗粒粒径一般大于3mm，一些矿物颗粒可达1cm以上，肉眼明显可见矿物颗粒形态和边界特征，并可见简单双晶、聚片双晶和解理面。如新坑豆种、紫玉等。

(2)中粒变晶结构：矿物品体粒径1—3mm，肉眼可见到矿物颗粒边界和排列方式。用10倍放大镜可见双晶和解理面。这种结构以白地青、花青品种为典型。

(3)细粒变品结构：矿物颗粒粒径为0.1-1mm，肉眼感觉有颗粒的存在，但难以辨认形态，需借助于放大镜观察，这种结构的翡翠一般透明度比较好，如芙蓉、蛋青地品种等。

(4)显微变晶结构：矿物晶体粒径＜0.1mm，一般肉眼感觉不到颗粒边界，均匀一体，透明度高。显微镜下可以辨认矿物形态和排列方式。这种类型常常以韧性较好的老坑玻璃种、冰种为特征。

我从事翡翠研究多年，一直从事于翡翠行业的原石采购，加工，销售等一线环节，有丰富的经验，可以免费帮亲鉴别，共同欣赏翡翠之美，微信xym591

标签： 矿物 结构 翡翠 颗粒 形态
